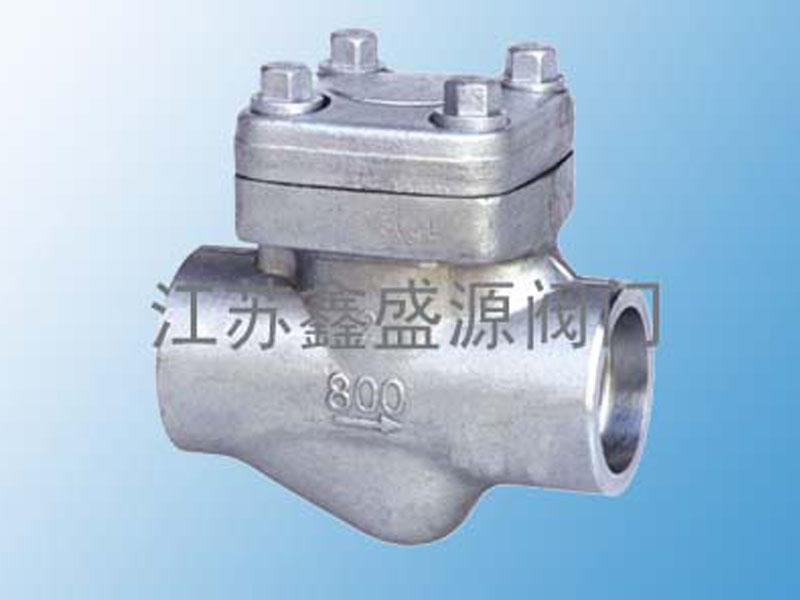

美标焊接止回阀有三种阀盖设计形式。一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
设计结构和特征：
美标锻钢止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598，标记按MSS-SP-25。
结构：
全径或缩径
升降式止回阀 球式止回阀 旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型
相关压力：
·800LB
·900LB～1500LB
·800LB、900LB～1500LB
·900LB～2500LB
| NPS | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
| 全径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
| 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
| 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
800LB、900LB～1500LB

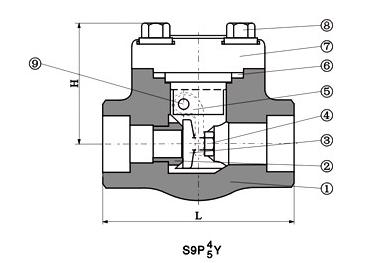

标准材质明细表：
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀座 | A276410 | A276304 | A276F304(L) | A276F316(L) |
| 3 | 阀瓣 | A276420 | A276304 | A276F304(L) | A27F316(L) |
| 4 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 5 | 摇杆 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 6 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 7 | 阀盖 | A105 | A182F22 | A182F304(L) | A182 F316(L) |
| 8 | 螺栓 | A193B7 | A193B16 | A193B8(M) | A193B8(M) |
| 9 | 销钉 | a276420 | A182F304 | A182F316 | |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
尺寸(MM)和重量(KG)：
| NPS | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
| L | 800LB | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| 900LB～1500LB | 92 | 111 | 111 | 120 | 120 | 140 | 178 | |
| W | 800LB | 61 | 61 | 78 | 84 | 101 | 120 | 133 |
| 900LB～1500LB | 79 | 79 | 79 | 97 | 105 | 120 | 140 | |
| 重量 | 800LB | 1.1 | 1.0 | 1.9 | 3.9 | 4.5 | 7.3 | 10.0 |
| 900LB～1500LB | 3.1 | 3.0 | 3.6 | 4.3 | 6.1 | 8.8 | 12.6 | |
