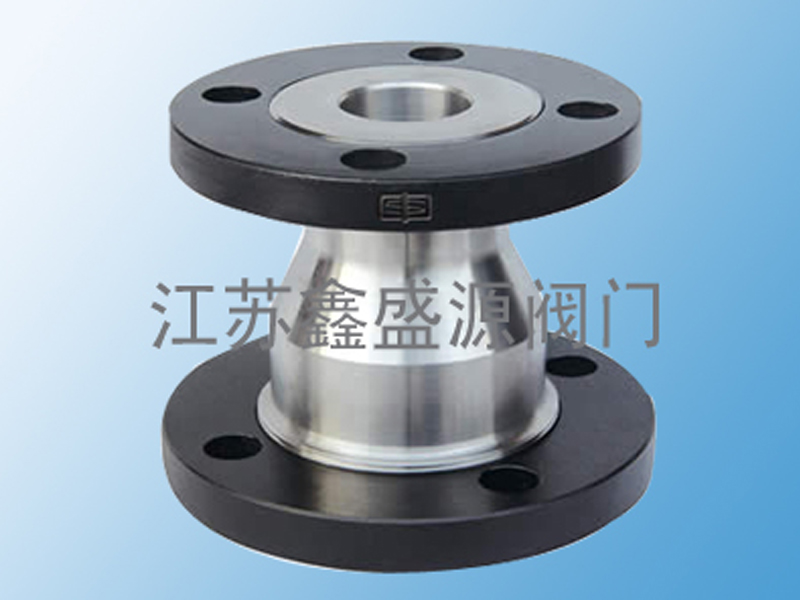

锻钢立式止回阀

型号：H42H
口径：DN15～DN100
压力：PN16～PN420
材质：20# 304SS 316L C276 蒙耐尔400等产品详情：

我要询价

产品概述

锻钢立式止回阀

产品说明：

H42H锻钢立式止回阀主要作用是防止介质倒流，是一种依靠介质压力开启和关闭的自动阀门。主要适用于城市、工业及高层建筑给水、排水管网上。由于对夹式止回阀的结构长度比一般法兰式止回阀短，对有安装空间限制的场所比较适用。对夹式止回阀具有结构长度短，体积小重量轻，阀瓣关闭快速，水锤压力小，流道通畅，流体阻力小，水平管道或垂直管道均可使用，安装方便，动作灵敏,密封性能好，阀瓣行程短、关阀冲击力小，简单紧凑、造型美观，使用寿命长、可靠性高，防止介质倒流，自动控制等优点。

产品用途：

对夹式止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500；公称通径DN15～1200mm、NPS1/2～48；工作温度196～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。

主要外形尺寸：

公称压力PN	主要外形尺寸和连接尺寸
公称压力PN	DN	Do	D	D	D2	Md	Z-φd	H	b
16.0MPa	15	15	95	60	M24×2	3-18	240	20	5.5
	25	23	105	68	M33×2	3-18	262	20	7.5
	32	29	115	80	M42×2	4-18	285	22	10
	40	39	165	115	M52×2	6-26	285	28	19.5
32.0MPa	10	11	95	60	M24×2	3-18	234	20	5.5
	15	17	105	68	M33×2	3-18	240	20	6
	25	23	115	80	M42×2	4-18	262	22	8.5
	32	29	135	95	M48×2	4-22	285	25	12
	40	42	165	115	M64×2	6-26	316	32	21
