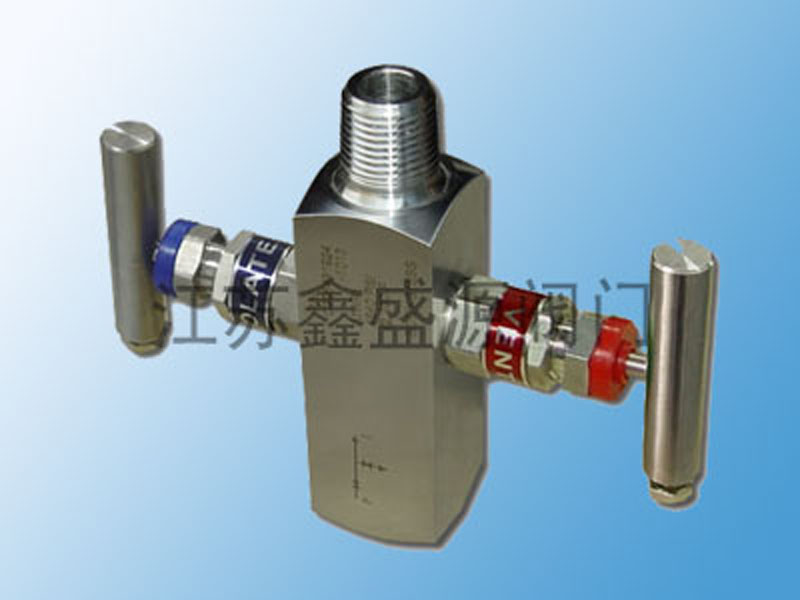

产品名称：直接安装内外螺纹式两阀组
产品型号：DTCT3
所属类别：仪表阀组 >> 两阀组
所属系列：DT

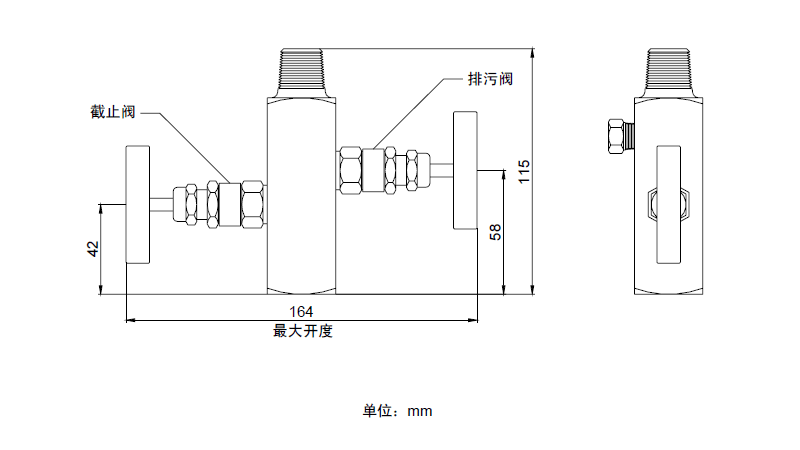

内外螺纹式两阀组安装尺寸图
| 订货信息 | ||||
| 代码 | 结构件材料 | |||
| 阀体 | 阀帽 | 阀杆 | 泄放/排污堵头 | |
| 1 | 304SST | 304SST | 304SST | 304SST |
| 2 | 316SST | 316SST | 316SST | 316SST |
| 代码 | 仪表接口（出口） | |||
| A | 1/2-14 NPT 外螺纹 | |||
| B | 1/2-14 NPT 内螺纹 | |||
| C | M20×1.5 外螺纹 | |||
| D | M20×1.5 内螺纹 | |||
| S | 特殊定制 | |||
| 代码 | 过程接口（进口） | |||
| A | 1/2-14 NPT 外螺纹 | |||
| B | 1/2-14 NPT 内螺纹 | |||
| C | M20×1.5 外螺纹 | |||
| D | M20×1.5 内螺纹 | |||
| S | 特殊定制 | |||
| 代码 | 填料 | |||
| 1 | 四氟乙烯 | |||
| 2 | 石墨 | |||
| 代码 | DT阀组选项 | |||
| 接头 | ||||
| CA | 转成Ф14×2对焊接头 | |||
| CB | 转成Ф1/2-in卡套接头 | |||
| CC | 转成Ф12卡套接头 | |||
| CD | 转成Ф6卡套接头 | |||
| CS | 定制接头 | |||
| 清洗 | ||||
| P2 | 特殊清洗（禁油），仅适用填料为四氟乙烯的场合 | |||
| 堵头/泄放堵头 | ||||
| PM | 1/4-18NPT 堵头及泄放堵头，仅适用于多口压力表阀 | |||
| PS | 定制 | |||
| 组装 | ||||
| IA | 与仪表一体化组装并打压测试 | |||
